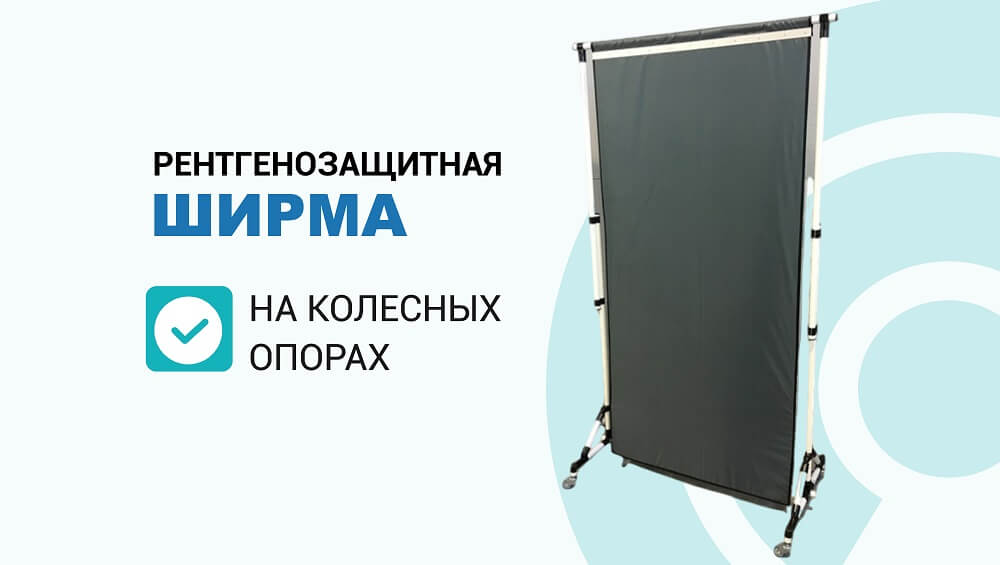

Конструктивно состоят из одного или двух полотен, закрепленных в верхней части вертикальной телескопической ноги, что может быть использовано как регулировка высоты расположения защитного полотна. Внешняя ткань из полиэстера устойчива к обработке моющими средствами и может быть выполнено в различной цветовой гамме. Ширмы оснащены колесными опорами со стопорами для плавного перемещения. Имеют малый вес и могут быть разобраны для транспортировки.
Отличительными особенностями ширм ШМЗ являются:
- Варианты свинцового эквивалента: 0,25/0,35/0,5/0,75/1,0 mmPb;
- Различные размеры и расцветки защитного полотна;
- Установка на одну или две ноги с возможностью регулировки по высоте;
- Малый вес и возможность разобрать конструкцию для транспортировки;
Общие сведения
1.1. Ширмы мобильные (ШМЗ-1, ШМЗ-2) с рентгенозащитным полотном из радиационно и рентгенозащитного материала – просвинцованная резина со свинцовым эквивалентом 0,25-5,0 Pb ТУ 6968-006-91065324-2016.
1.2. Изготовитель: ООО «ПКФ «Промет-Урал», 623700, Россия, г. Березовский, ул. Кольцевая 3, Помещение 1, тел. 8(343)300-90-13.
Назначение
2.1. Ширмы мобильные ШМЗ-1, ШМЗ-2 предназначены для защиты от рентгеновского излучения. Не является медицинским изделием. Регистрационное удостоверение не выдается.
2.2. Рентгенозащитное полотно должно обеспечивать непрерывную защиту от рентгеновского излучения по всей его площади, в соответствии с заявленным свинцовым эквивалентом 0,5; 1,0 mmРb.

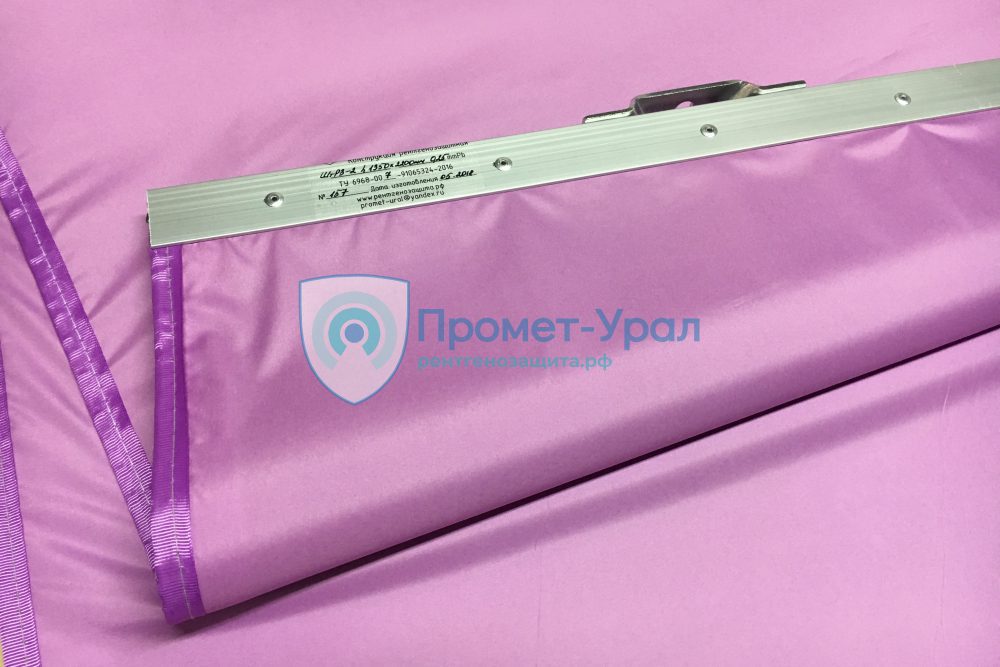

2.3. Конструктивно ширмы состоят из одного или двух полотен, закрепленных в верхней части вертикальной телескопической ноги. Нога изготавливается из стальных трубок толщиной стали 1,0-1,5 мм. В нижней части ширмы нога крепится, путем соединения, с поворотной платформой, ролики которой позволяют передвигать ширму по ровной поверхности. Расстояние от пола до нижней части полотна не должно превышать 200мм, в наивысшей точке верхний край полотна на уровне 1800мм
2.4. Материал направляющей и ткань обшивки полотна устойчивы к обработке моющими средствами. Нельзя использовать порошковые шлифующие моющие средства, т.к. из-за них поверхность изделия станет шероховатой. Цвет изделия должен соответствовать каталогу RAL.
Руководство по эксплуатации, хранению и транспортировке
3.1. Не допускать повреждения поверхности изделия твердыми предметами, не наносить на поверхность агрессивные среды.
Изделия транспортируются всеми видами транспорта в соответствии с правилами перевозок грузов, действующих на данном виде транспорта.
3.2. Транспортировать изделия следует в упаковке предотвращающей механическое повреждение полотна.
3.3. При хранении изделий обеспечить их предохранение от механических повреждений и загрязнений.
3.4. Допускается разбор изделия для транспортировки, в соответствии со сборочным чертежом.
3.5. По ГОСТ 15150-69: Климатические условия работы для исполнения УХЛ 4.2.; Условия хранения – по группе 1 (Ж2); Транспортирования – по группе 5 (Ж2).
3.6. Эксплуатация должна осуществляться в соответствии с настоящим паспортом и Сан ПиН 2.6.1.1192-03.
3.7. Изделия необходимо содержать в чистоте и оберегать от механических повреждений.
Подготовка к работе
4.1. Проверить комплектность поставки изделия согласно договору с Заказчиком и убедиться в отсутствии повреждений.
4.2. Установка изделия: Произвести монтаж телескопической ноги в опорную крестовину (предварительно установить колесики), выставить необходимую высоту и произвести установку рентгенозащитного полотна с помощью болтового «барашка» и двух шайб.
Комплект поставки
5.1.Рентгенозащитная ширма ШМЗ-1 ШМЗ-2 согласно спецификации п.7.
5.2.Паспорт. 5.3. Копия сертификата соответствия.
Гарантийные обязательства
6.1. Срок службы изделия до списания не менее 3 лет. По окончании срока службы изделие должно каждый год проверяться на соответствие требованиям настоящего паспорта и ГОСТ 31114.1-2002. В случае соответствия требованиям, изделие может эксплуатироваться и далее.
6.2. Периодическая проверка защитных свойств должна проводиться ведомственной службой радиационной безопасности 1 раз в 2 года.
Гарантийный срок эксплуатации – 12 месяцев со дня продажи, при условии соблюдения условий транспортирования, хранения и эксплуатации согласно паспорту.
